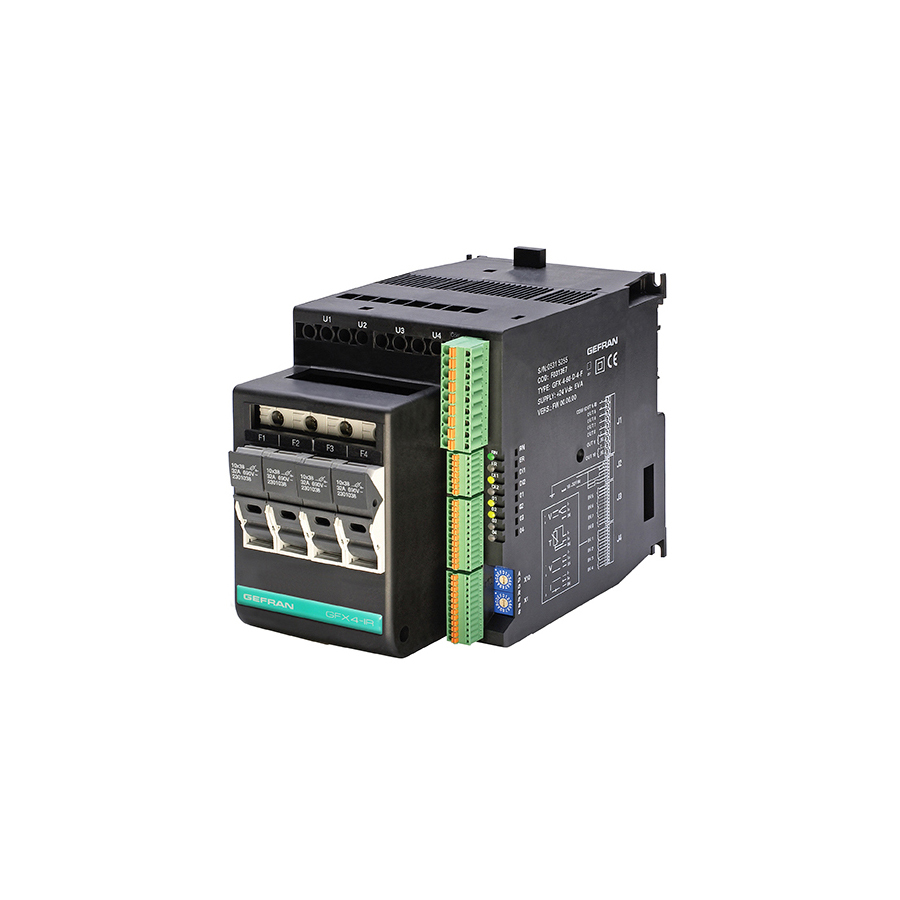

GEFRAN GFX4-IR управляется микропроцессором, который независимо контролирует четыре контура управления промышленным нагревом, а также выполняет функции, специально разработанные для управления однофазными и трехфазными нагрузками, с низким и высоким температурным коэффициентом, средневолновыми и коротковолновыми инфракрасными лампами, первичными цепями трансформаторов.

Различные способы коммутации нагрузки настраиваются программно и включают в себя:
- пересечение нуля с постоянным временем цикла для обычных нагрузок;
- последовательное срабатывание с переменным временем цикла для систем с низкой тепловой инерцией, средневолновых ИК-ламп;
- одиночный цикл для коротковолновых ИК-ламп с уменьшенным мерцанием (половина одиночного цикла);
- управление фазовым углом с ограничением тока для коротковолновых ИК-ламп, первичных обмоток трансформаторов, с назначением опций плавного включения и плавного отключения с ограничением максимального среднеквадратичного тока.

GFX4IR выполняет полную диагностику уровня тока, напряжения и температуры:
- ток;
- сигнализация полного и частичного прерывания нагрузки;
- функция "Teach-in" для самообучения порогу срабатывания сигнализации при прерывании нагрузки;
- сигнализация короткого замыкания SCR;
- сигнализация нагрузки при коротком замыкании или перегрузке по току; - сигнализация несбалансированной 3-фазной нагрузки

Напряжение

- потеря фазы в случае 3-фазных конфигураций
- проверка правильности чередования фаз
- сигнал тревоги

Температура

- сигнализация перегрева

Различные функции обратной связи в отсутствие ПИД-регулирования были разработаны для полного управления нагрузками во всех типах приложений:

- обратная связь по напряжению (V) с ограничением по току;
- обратная связь по току (I);
- обратная связь по мощности с ограничением максимальной мощности;

Конфигурация изменяется путем установки простых параметров с помощью программного инструмента, который направляет пользователя к правильной и безопасной конфигурации. GFX4-IR ведет диалог с панелями оператора по наиболее популярным протоколам: от простого и эффективного Modbus до (через вторую опциональную сеть связи) ставших уже незаменимыми Profibus DP, CANopen, DeviceNet, Modbus RTU, Ethernet Modbus TCP, Ethernet IP.
Прибор поставляется со стандартной конфигурацией, которую можно легко и быстро изменить, например, назначить различные функции выходам.
Идеально подходит для управления ИК-лампами мощностью 30, 60, 80 кВт в монофазном и трехфазном режимах.

Контроллер
Твердотельное реле 30, 60, 80 кВт
Трансформаторы тока
Держатель предохранителей (опция)
4 универсальных основных входа
4 независимых ПИД-регулятора тепло/холод
4 главных выхода, внутренне подключенных к SSR
4 вспомогательных аналоговых входа (опция)
4 конфигурируемых выхода (опция): релейный / логический / TRIAC / непрерывный
2 конфигурируемых релейных выхода тревоги
2 цифровых входа
Стандартная цифровая связь: Modbus RTU
Дополнительная связь по полевой шине: Profibus DP, CANopen, Euromap66, DeviceNet, Modbus RTU, Modbus TCP, Ethernet IP
Монтаж на DIN-рейку или на панель
