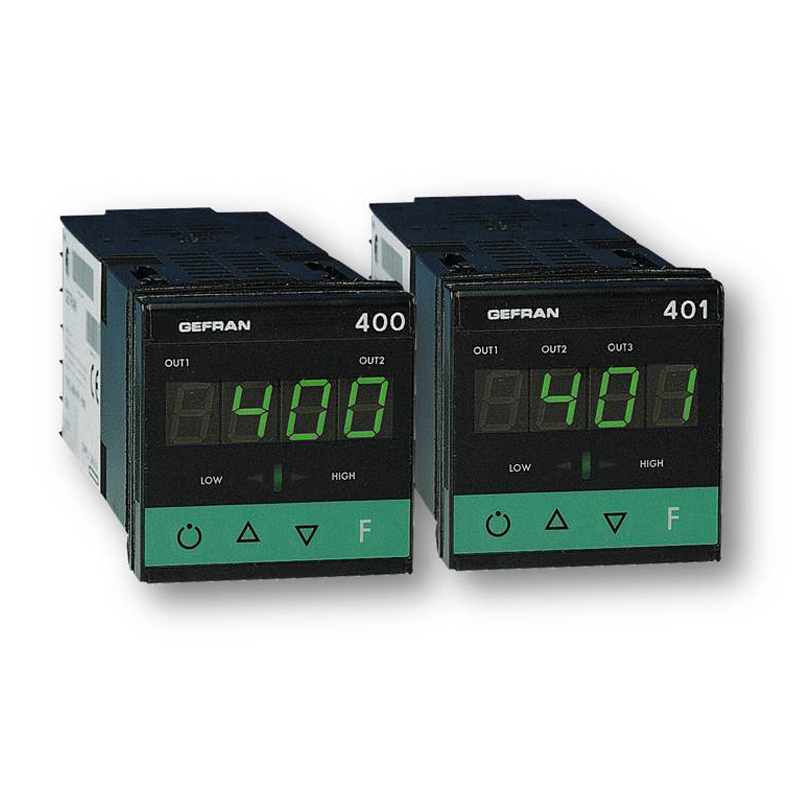

Микропроцессорный ПИД регулятор размера 48x48 (1/16 DIN) устанавливается на панели. Прибор поддерживает полный операторский интерфейс, защищен Lexan мембраной, которая обеспечивает уровень защиты лицевой панели IP65. Имеет 4 клавиши, дисплей на 4 цифры, 2 индикаторных светодиода на 400 модели и гистограмму.
Основной универсальный вход для параметра процесса, дает возможность соединения различных типов входного датчика:
- термопара, типы J, K, R, S, T, B, E, N;
- термометр сопротивления PT100 3-х пров.;
- термистор PTC
- линейные входы 0...60mV, 12...60mV, 0...20mA, 4...20mA, 0...10V, 2...10V.
Тип входа выбирается с клавиш лицевой панели и опциональным адаптером. Также при необходимости проверки возможного сбоя нагрузки набирается точка сигнализации, связанная со входом трансформатора тока.
У прибора есть 2 реле (5A/250Vac, cosj=1) или статических (10Vdc/30mA) выхода с функциями Тепло, Холод или Тепло/Холод и/или сигнализации.
Все процедуры программирования прибора разбиты на группы по параметрам, в функциональные блоки (CFG для параметров управления, Inp для входов, Out для выходов и т.д.) и с возможностью выбора упрощенного меню для ввода наиболее часто используемых параметров. Упрощение конфигурации возможно и в дальнейшем, набор программного обеспечения доступен на операционной системе Windows, платформе PC и необходимым кабелем для соединения прибора (см. технические данные, код WINSTRUM). Личный настраиваемый код защиты программного обеспечения (защита паролем) используется для ограничения уровней редактирования и отображения параметров конфигурации.
