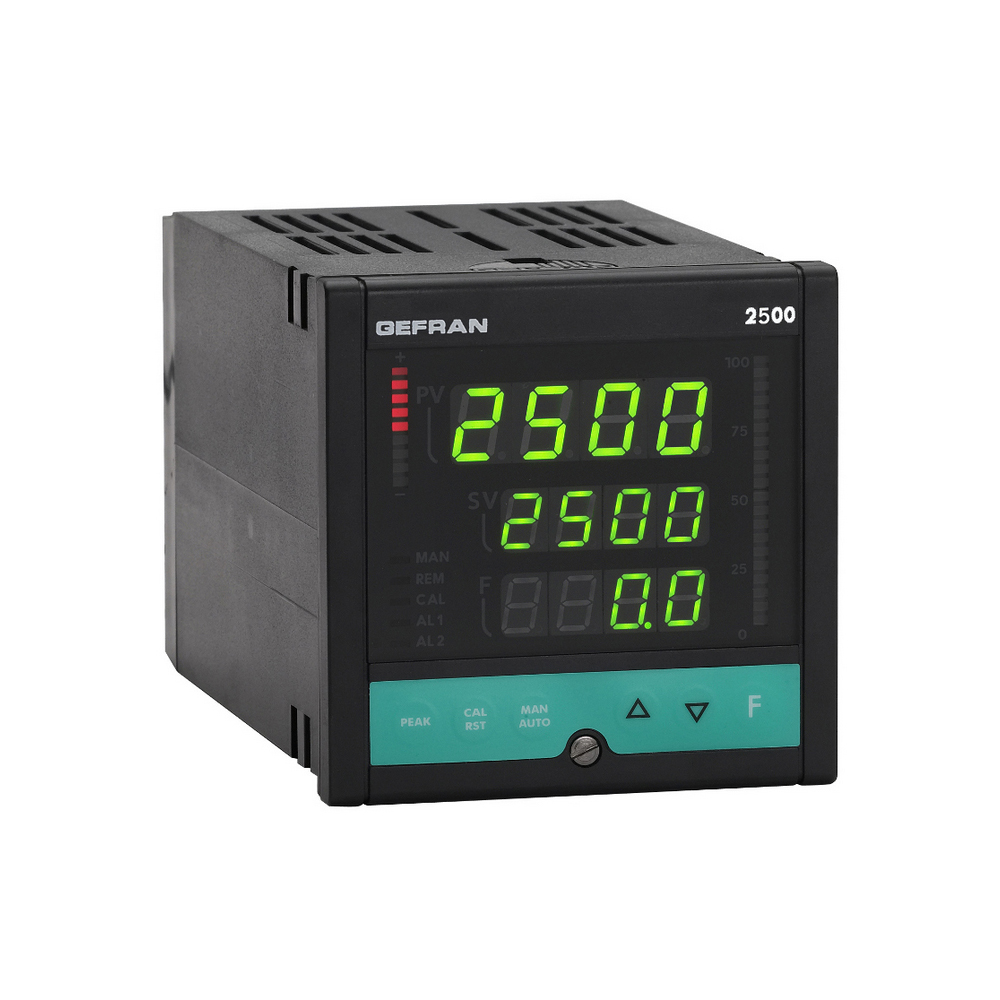

Микропроцессорный ПИД регулятор на 1 контур управления 96 x 96 (1/4 DIN) формата применяется в процессах с высокой скоростью изменения процесса. Благодаря расширенному функционалу и настраиваемой аппаратной и программной частями прибор обеспечивает высокую гибкость применения в системах для управления и текущего контроля давления, усилия, температуры, дифференциального давления, может захватывать до 4 параметров.
Имеет два основных аналоговых входа, настраиваемых для тензодатчика / потенциометра / линейного сигнала / термопары / термосопротивления (один из которых опциональный) и два дополнительных аналоговых входа для линейных сигналов (к примеру, функции дистанционной уставки и вход линейной скорости). Два изолированных аналоговых выхода (один из которых опциональный) для управления.
Операторский интерфейс с уровнем защиты IP54 (IP65 с защитной крышкой) и 6 кнопками, тремя дисплеями на 5 знаков (один из которых 2-х цветный), и двумя гистограммами с настраиваемой функцией. Управление и команды отправляются с лицевой панели или через 4 дискретных входа, которые назначаются под функции, такие как сброс, калибровка, вручную/авто, локально/дистанционно, удержание, увеличить/уменьшить (функция мотопотенциометра), выбор набора параметра, выбор уставки.
Прибор в базовом исполнении имеет 4 настраиваемых релейных выхода.
Расширенная версия поставляется с опциями:
- изолированный аналоговый выход для ретрансляции процесса, пиков, дистанционного набора, отклонения, уставки сигнализации, различных значений;
- расширение на 4 входа/выхода;
- соединение через Modbus RTU;
- соединение через Profibus DP (slave).

Контроллер

Самостоятельно адаптирующееся ПИ управление или ПИД управление (нагрев/охлаждение), регулятор соотношений, контроллер дифференциального давления, самонастройка, непрерывная или одноразовая автонастройка, авто/вручную, локально/дистанционно, градиент уставки и мощности, ограничение динамической мощности. 8 наборов выбираемых ПИД параметров основаны на уровне уставки/ PV / отклонения или выставляются с дискретных входов.

Сигнализаторы

4 настраиваемых уставки сигнализации. Функция настройки безаварийного режима. ОСНОВНЫЕ ФУНКЦИИ 2500 прибор позволяет определить два отдельных математических отношения между двумя аналоговыми входами. Результаты используются как уставки процесса и сигнализации, управляющий выход и др.

Цифровое соединение

Прибор имеет опционально RS485 2/4-х проводное / RS232 соединение с MODBUS RTU протоколом для доступа к параметрам прибора.

Конфигурация

Для быстрого поиска данных процедура программирования производится через структуру меню с различными уровнями настройки.
