Интерфейс оператора

Большой ЖК-экран с подсветкой, высокой четкостью и контрастностью. Две-три строки на экране отображают переменные, уставки и буквенно-цифровую информацию, прокручивая до 75 настраиваемых сообщений по 32 символа, каждое на трех разных языках. Выбор языков и легко понятные прокручиваемые тексты, касающиеся диагностики, аварийных сигналов и статусов процессов, гарантируют, что контроллеры говорят на языке пользователей.

Управление

Контроллер использует сигналы температуры и концентрации кислорода для расчета углеродного потенциала атмосферы в печи. Второй температурный контур может использоваться для контроля температуры печи. Прибор позволяет выполнять циклы автоматической или ручной очистки кислородного датчика из оксида циркония (Burnoff). Если соответствующая четырехточечная калибровка выполняется в полевых условиях, контроллер соответствует требованиям стандарта AMS2750E и может использоваться в приложениях, требующих директивы NADCAP.

Легкая конфигурация

Можно создать сосбтвенное защищенное паролем "Меню пользователя", содержащее только параметры, необходимые для приложения. Расширенные настройки и создание наборов команд выполняется с помощью ПК и ПО GF_eXpress, даже без включения контроллеров. GF_eXpress используется для определения каждого меню и параметра, значения которых будут показаны контроллеру для обеспечения простоты использования в полевых условиях. Прибор настраивается в полевых условиях, используя только 4 клавиши, связанные со светодиодными индикаторами, которые обеспечивают обратную связь при нажатии кнопки и направляют пользователя, указывая соответствующие операции. При необходимости выполняется сброс до заводских настроек либо с кнопок, либо через ПО GF_eXpress.

Диагностика, профилактика и контроль расхода

Исчерпывающая диагностика неисправности или неправильного подключения датчиков, полного или частичного прерывания нагрузки, выходящего за пределы шкалы параметра и аномалий в контуре управления. Счетчики количества реле и переключателей сравнения с порогами срабатывания сигнализации позволяют планировать профилактическое обслуживание для замены изношенных приводов. Два внутренних счетчика энергии с аварийной сигнализацией об аномальных изменениях подсчитывают общее потребление энергии в кВтч и ее стоимость, обеспечивая постоянный учет энергии.

Функциональные блоки приложения

Тридцать два логических функциональных блока И, ИЛИ, триггера, компаратора, счетчика и таймера позволяют создавать настраиваемые логические последовательности для полного и гибкого управления машиной. Восемь математических функциональных блоков позволяют обрабатывать аналоговые переменные и вычислять разности, суммы, умножение и деление, средние, верхние и нижние значения, вычисление квадратного корня.

Настройка

Усовершенствованные алгоритмы настройки температурного контура гарантируют стабильное и точное управление даже в критических или очень быстрых тепловых системах, автоматически активируемых при необходимости.

Таймеры

Три различных типа таймера, позволяющие установить время ожидания перед активацией управления, время осблуживания по заданным значениям и запланированные изменения набора по времени.

Задание уставок

Доступно до 192 шагов для приложений с профилями уставок, каждый с линейным изменением и временем обслуживания, которые группируются по 16 программ максимально. Каждый сегмент может быть связан с разрешающими входами, выходами событий и конфигурируемыми сообщениями для отображения. В моделях 1850CC на дисплее постоянно оторбажается номер шага и номер выполняемой программы. Режим двойного программатора с синхронной или асинхронной временной абзой позволяет активировать два разных профиля уставок, которые могут быть независимыми друг от друга и могут быть связаны с двумя контурами управления. Функция часов / недельного календаря с часами реального времени и буферной батареей облегчает запуск и остановку различных программ в автоматическом режиме по умолчанию. Упрощенная конфигурация клавиатуры позволяет создавать и редактировать простые программы только с тремя параметрами на шаг, при использовании ПК, кабеля и Gf_ eXpress выполняются графические функции для отображения созданных профилей.

Позиционер клапана

Доступны модели для управления клапанами с электроприводом, с обратной связью по положению или без нее. Положение поплавковых клапанов вычисляется; для клапанов с потенциоментерами использоваться дополнительные входы для управления положением клапана и отображения его в числовой форме или на одной из 3 настраиваемых гистограмм

Связь

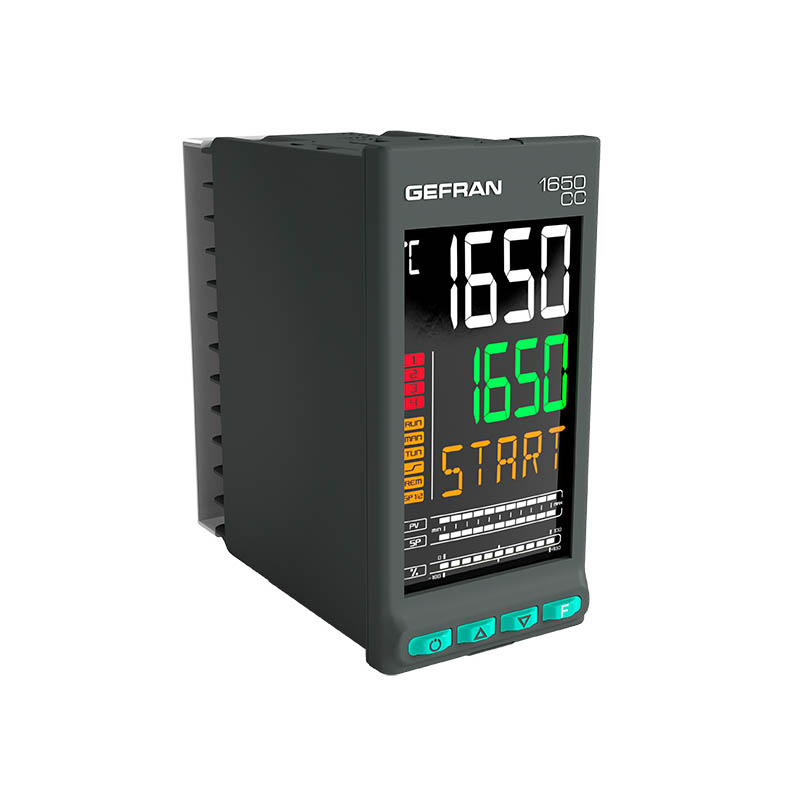

Контроллеры 1650CC "Carbon Controller" имеют три различных уровня связи с устройствами автоматизации и контроля:
- RS485 Modbus RTU ведомого устройства для связи с ведущим устройством Modbus;
- RS485 Modbus RTU ведущего устройства для считывания / записи информации на ведомые устройства Modbus, такие как контроллеры мощности или другие контроллеры;
- порт RJ45 Ethernet Modbus TCP, который также может использоваться в качестве моста к подчиненным устройствам Modbus RTU.
Соединение Ethernet может использоваться для доступа к службе веб-сервера, предлагающей ряд страниц мониторинга, диагностики и конфигурации, доступных через локальные или удаленные сети с помощью обычного браузера и двух уровней пароля.

Общие особенности

Контроллеры Carbon Controller полностью конфигурируются с помощью ПО на ПК и клавиатуры, без доступа к их внутренней электронике, но контроллер можно восстановить в любое время, просто вытащив его спереди, без каких-либо дополнительных операций, поддерживая защиту IP65 для лицевой стороны.
