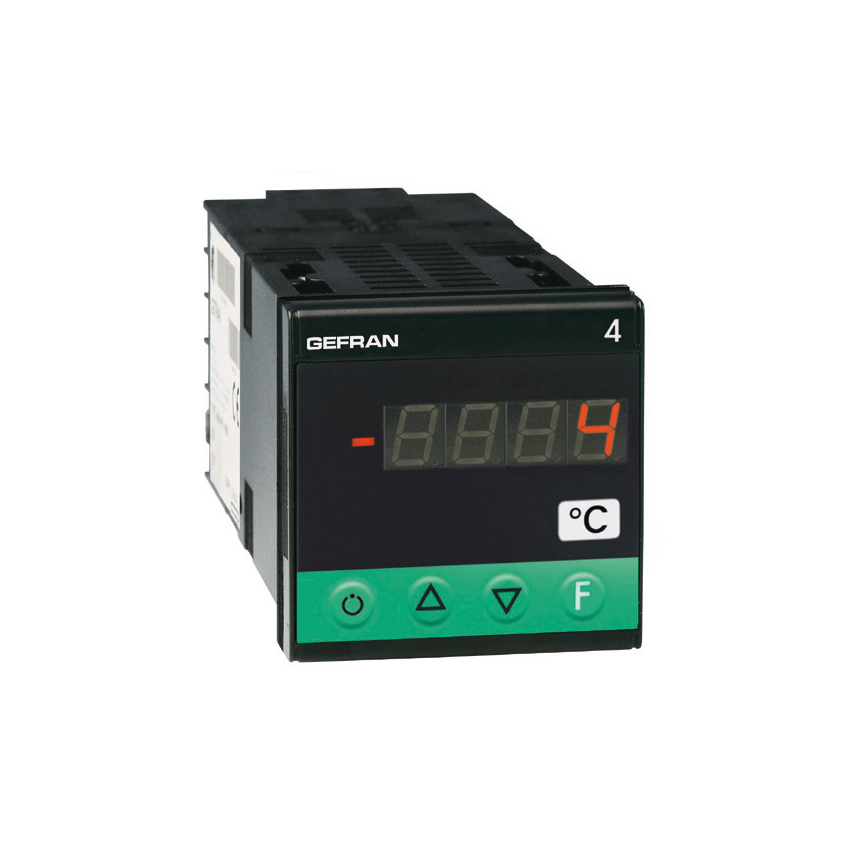

Индикатор с микропроцессором, в формате 48x48 (1/16 DIN), выполненный с помощью поверхностного монтажа.
Прибор имеет лицевую панель с лексан мембраной IP65, которая имеет 3 клавиши, дисплей на 4 цифры и 3 светодиода индикации состояния выходов.
Входной сигнал выбирается для датчиков:
- типы термопар: J,K,R,S,T, B, E, N, U, G, D, C;
- термометры сопротивления Pt100, Pt100J 2/3-х проводные;
- PTC и NTC термисторы;
- линейные входы 0...60 / 12...60mV, 0...20 / 4...20mA, 0...10 / 2...10 / 0...5 / 1...5 / 0...1 / 0, 2...1V.
Выбор делается клавишами лицевой панели и переключением на клеммной колодке.
Рабочает без внешнего шунта или адаптера. Цифровой вход (24Vdc/4mA) доступен для сброса, удержания, мерцания, сортировки пиков или разблокировки запирания.
Прибор имеет до 4 выходов с механическими реле (5A/250V) или логические выходы 24V±10% (10Vmin / 20mA).
Один выход 4...20mA (максимально 500 Ohm) предназначен для ретрансляции сигнала измеряемого входа.
Выход ретрансляции, цифровой вход и третий выход - как альтернатива.
Опциональный симисторный выход, который может напрямую управлять активными нагрузками вплоть 1A при 240V.
Программирование прибора выполняется простой группировкой параметров в функциональные блоки (CFG для гистерезиса сигнализатора, Inp для входов, Out для выходов...) и упрощенным меню ввода данных.
Настойка может быть упрощена дальнейшим использованием набора программирования на компьютере, состоящим из кабелей соединения и программного обеспечения, которое работает в среде Windows.
Персональный программный защитный код по настройке (защита паролем) можно использовать для ограничения доступа к уровням редактирования и отображения параметров настройки.
