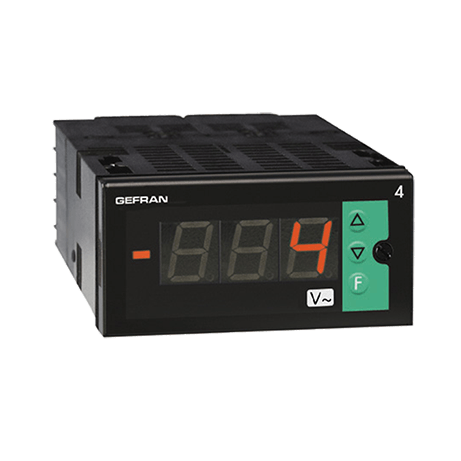

Индикатор микропроцессорного типа в формате 96x48 (1/8 DIN) выполняется с помощью поверхностного монтажа.
Прибор имеет лицевую панель с лексан мембраной (обеспечивается IP65) с 3 клавишами, дисплеем на 3 цифры для 48x48 формата.
Выбор входного сигнала предоставляется для визуализации эффективного синусоидального значения, соответствующего следующим сигналам:
- переменное напряжение: 0...2, 0...20, 0...200 и 0...500Vac;
- переменный ток: 0...20, 0...50, 0...200mAac и 0... 1, 0...5Aac.
Выбор делается использованием клавиш лицевой панели контактных клемм корректного входа.
Внешний шунт или адаптер не требуются.
Программирование прибора лего делается группировкой параметров в функциональные блоки и упрощенным доступом к меню данных.
Настройка может быть упрощена использованием набором программирования для компьютера, состоящим из кабелей соединения и программного обеспечения, которое работает в среде Windows (см. спецификацию, код 80021).
Персональный программный защитный код по настройке (защита паролем) можно использовать для ограничения доступа к уровням редактирования и отображения параметров настройки.
