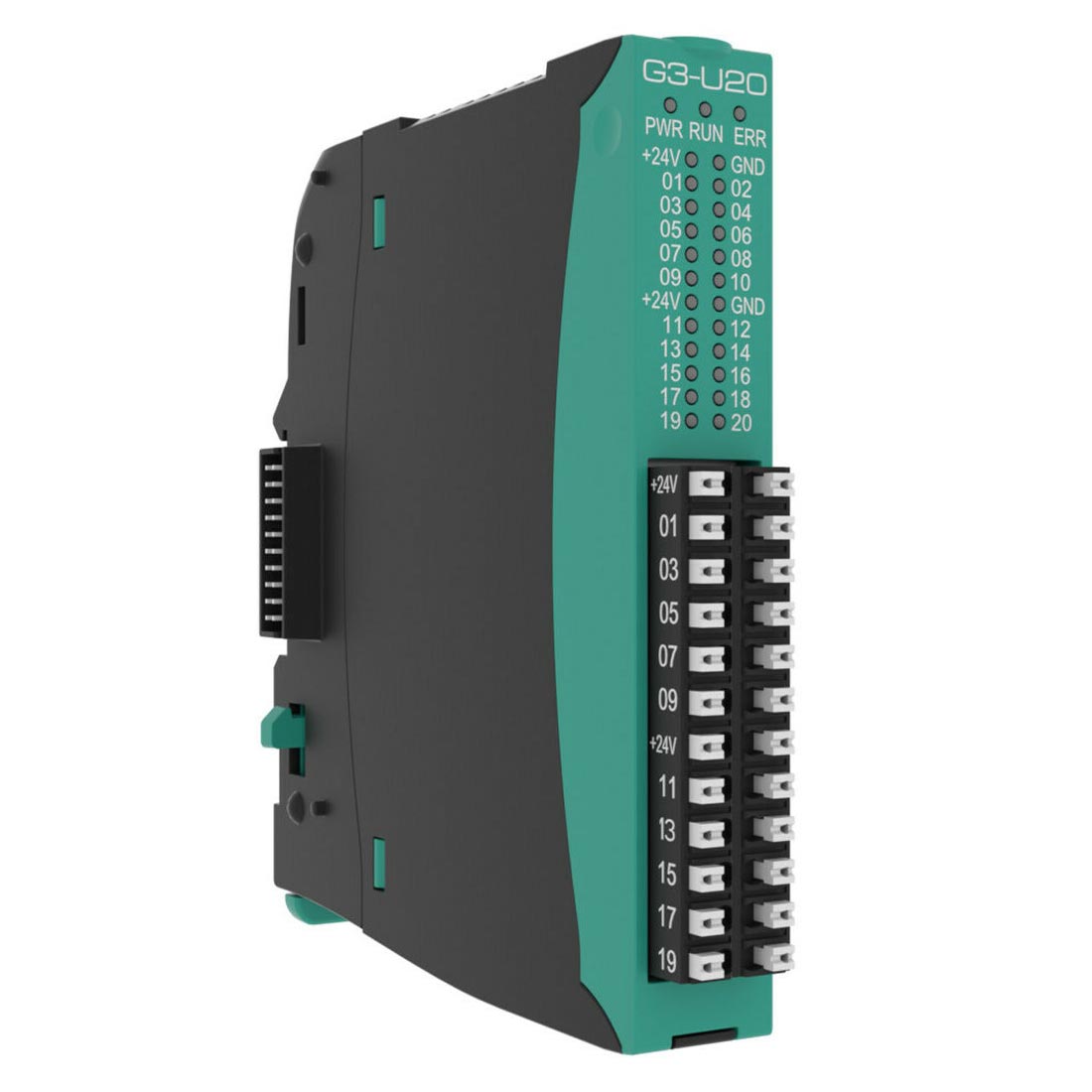

Модуль G3-U20 имеет 20 оптически изолированных цифровых выходов с источником тока на 24 Vdc ± 25%, 0,5A/2A mакс. для непосредственного питания нагрузок в Vdc в пределах номинальных токов, или управления нагрузками любого типа через твердотельное реле, контакторы.
G3-U20 может быть соединен со всеми шлюзами и процессорами G-Mation, от которых он получает питание.
Выходы разделены на 2 группы по 16 и 4 выхода, с максимальным током 8А на группу.
Каждый выход защищен от короткого замыкания, перегрузки и перегрева.
Имеется внутренняя схема разmAгничивания для индуктивных нагрузок.
Оптически изолированные цифровые выходы 24Vdc ± 25%
Максимальный ток на канал 0,5 A (ch1..16) и 2A (ch17..20)
Максимальное напряжение источника питания 32 Vdc
Изоляция > 1,5 kW

Диагностика

Светодиодный индикатор состояния для каждого выхода

Светодиод обнаружения источника питания

Светодиод состояния протокола EtherCAT
