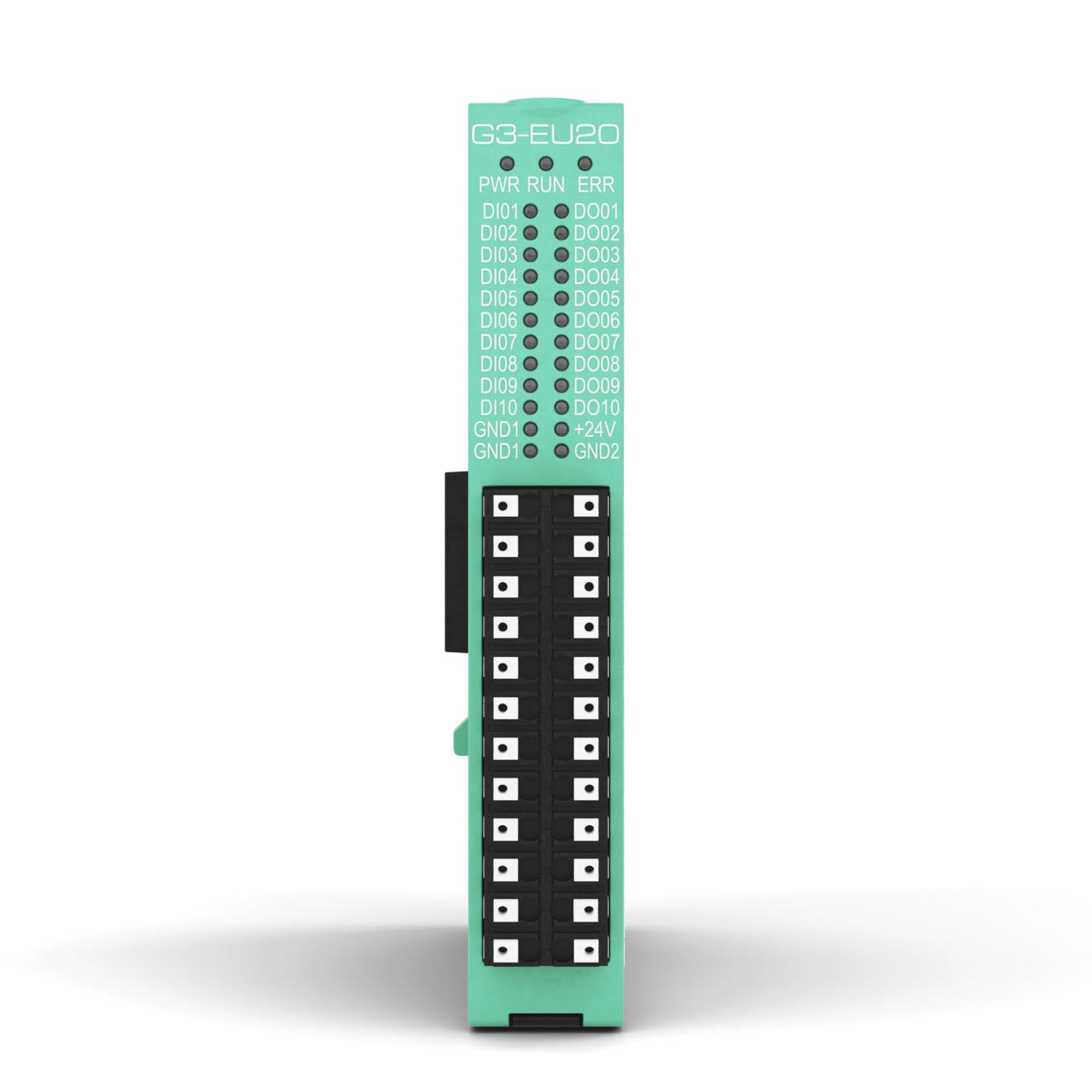

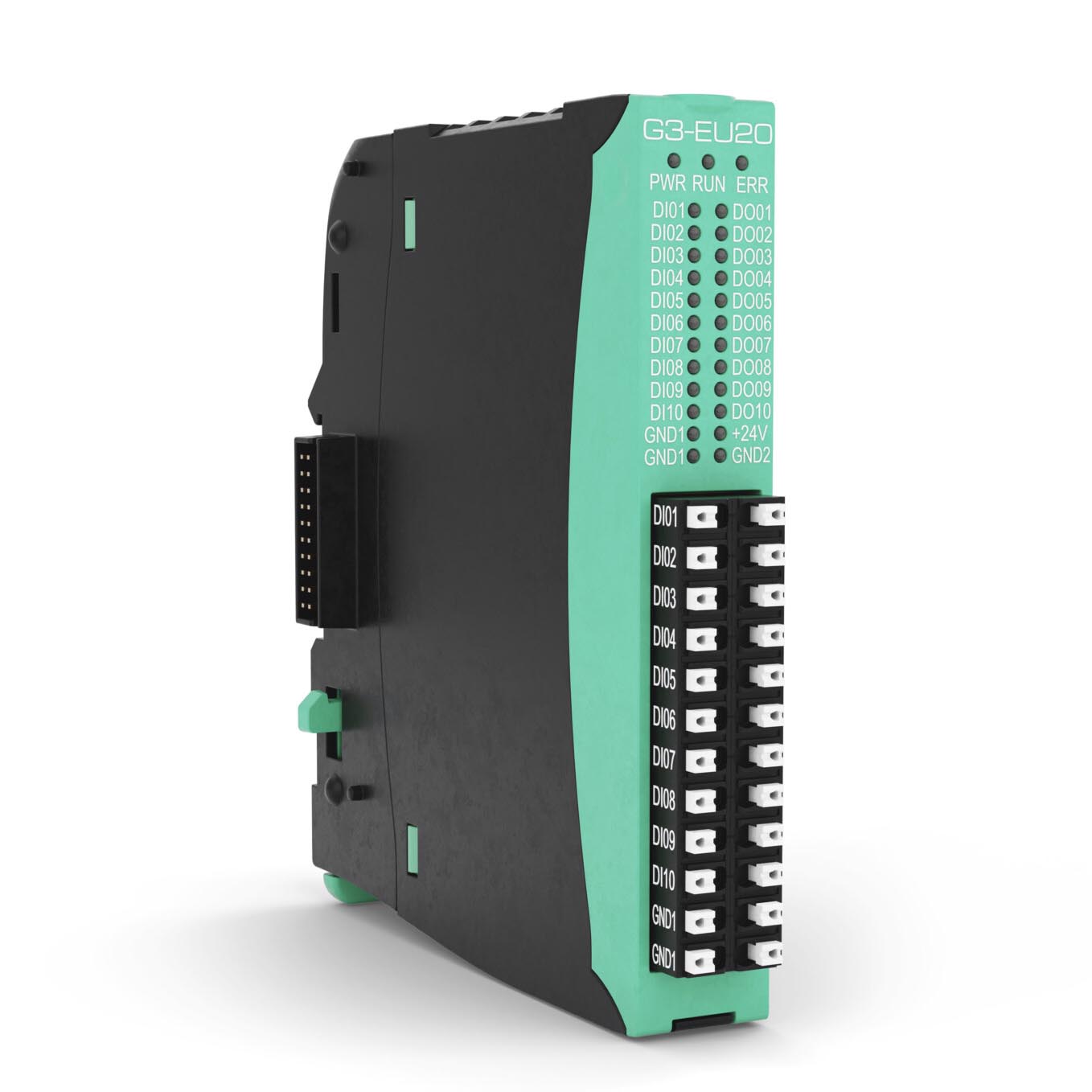

Модуль G3-EU20 имеет 10 цифровых входов 24 Vdc и 10 оптически развязанных цифровых выходов с источником тока 24 Vdc не более 0,5 А на канал.
Прибор напрямую запитывает нагрузки в VdcC в пределах номинальных токов, управляет нагрузками любого типа через твердотельное реле, контакторы.
Цифровые входы 9 и 10 могут быть сконфигурированы как считывание частотных сигналов.
G3-EU20 может быть соединен со всеми шлюзами и процессорами G-Mation, от которых он получает питание.
Каждый выход защищен от короткого замыкания, перегрузки и перегрева.
Имеется внутренняя схема размагничивания для индуктивных нагрузок.

10 цифровых выходов

Оптически изолированные цифровые выходы 24 Vdc ± 25%

Максимальный ток на канал 0,5 A

10 дискретных выходов

Питание 24 Vdc ± 25%

Каналы 9-10 могут быть настроены как частотные входы (макс. 1,5 kHz)

Защита от обратной полярности

Диагностика:

Светодиодный индикатор состояния для каждого выхода

Светодиодный индикатор обнаружения источника питания

Светодиодный индикатор состояния протокола Ethercat
