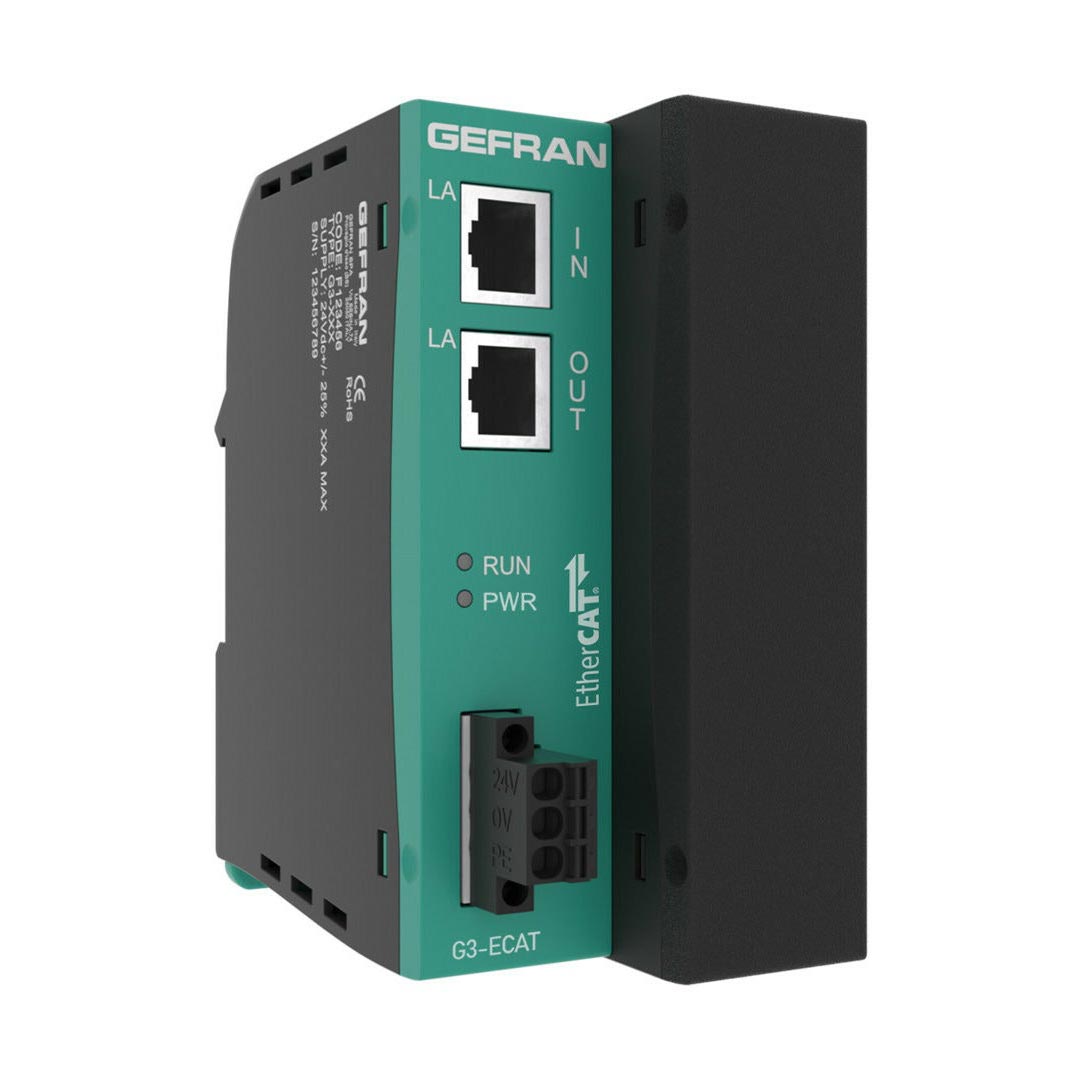

G3-ECAT
G-Mation G3 Ethercat мост
G3-ECAT
G-Mation G3 Ethercat мост
Основные характеристики
EtherCAT мост для платформы G-Mation G3 дистанционных входов/выходов Полностью поддерживает рабочие характерисики EtherCAT коммутации 2 Ethernet порта RJ45 и питание модулей входов/выходов
Документация
Производитель:
Описание
G3-ECAT - это коммуникационный интерфейс между модулями ввода/вывода семейства G-Mation G3 и коммуникационной сетью Ethercat.
Все модули ввода/вывода, подключенные к G3-ECAT, видны ведущему устройству как отдельные и независимые узлы EtherCAT.
G3-ECAT поддерживает как резервирование внешнего кабеля, так и резервирование внутреннего соединения в случае отказа модуля ввода/вывода (только при правильной установке дополнительной принадлежности для подключения к шине).
G3-ECAT обеспечивает питание не более 20 модулей ввода/вывода.
2 стандартных разъема RJ45 (порт IN / порт OUT)
Кабель Cat5E UTP для максимальной длины кабеля 100 м
24 Vdc ±25%, 3А макс., питание до 20 модулей ввода/вывода G-Mation G3
Защита от обратной полярности, короткого замыкания и перегрузки
Подключение с помощью 3-полюсного съемного разъема
Светодиодный индикатор обнаружения источника питания
Ethernet-порт (IN/OUT)
Светодиод состояния соединения / процесса
Светодиод состояния протокола EtherCAT
Все модули ввода/вывода, подключенные к G3-ECAT, видны ведущему устройству как отдельные и независимые узлы EtherCAT.
G3-ECAT поддерживает как резервирование внешнего кабеля, так и резервирование внутреннего соединения в случае отказа модуля ввода/вывода (только при правильной установке дополнительной принадлежности для подключения к шине).
G3-ECAT обеспечивает питание не более 20 модулей ввода/вывода.
