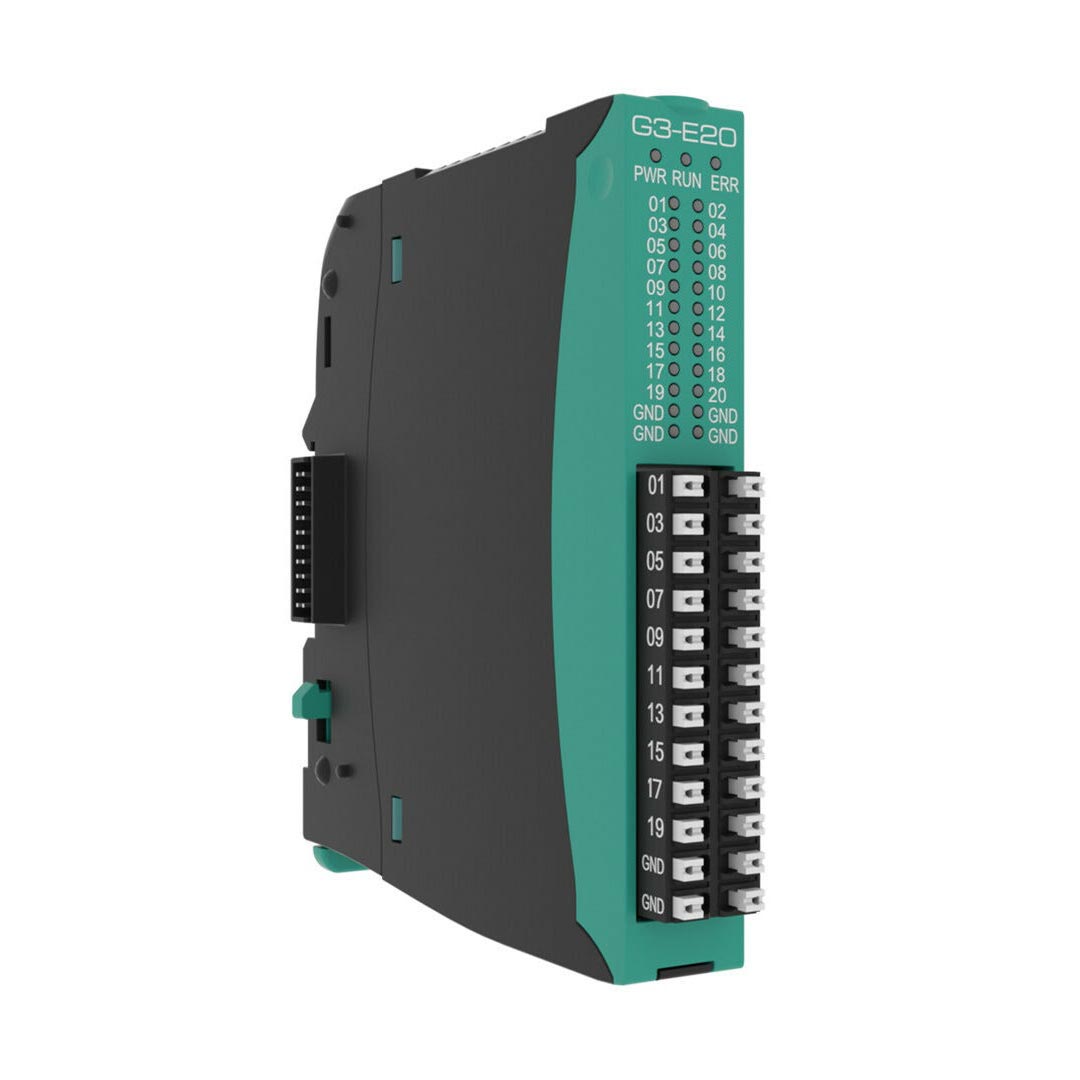

Модуль G3-E20 имеет 20 оптически изолированных цифровых входов, 24 Vdc, токоотвод.
ПриниmAет логические сигналы от контактов, датчиков приближения, приводов и других совместимых с IEC61131-2 устройств с цифровым выходом 24 Vdc.
G3-E20 может быть соединен со всеми модулями G-Mation G3 и мостом, от которого он получает питание.
G3-E20 может использоваться в полнофункциональных систеmAх EtherCAT.
Каждый вход защищен от обратной полярности и имеет специальный светодиод для индикации его состояния.
Каждый вход имеет независимый программно выбираемый входной фильтр. 4 входа программно конфигурируются для измерения частот до 1,5 kHz.
Оптически изолированные цифровые входы, 24 Vdc ± 25%.
Максимальное входное напряжение: 32 В@5 mA
Защита от обратной полярности
Программный выбор входных фильтров на 100 Hz и 5 kHz
Изоляция > 1,5 kW

Диагностика

Светодиодный индикатор состояния для каждого входа

Светодиод обнаружения источника питания

Светодиод состояния протокола EtherCAT
