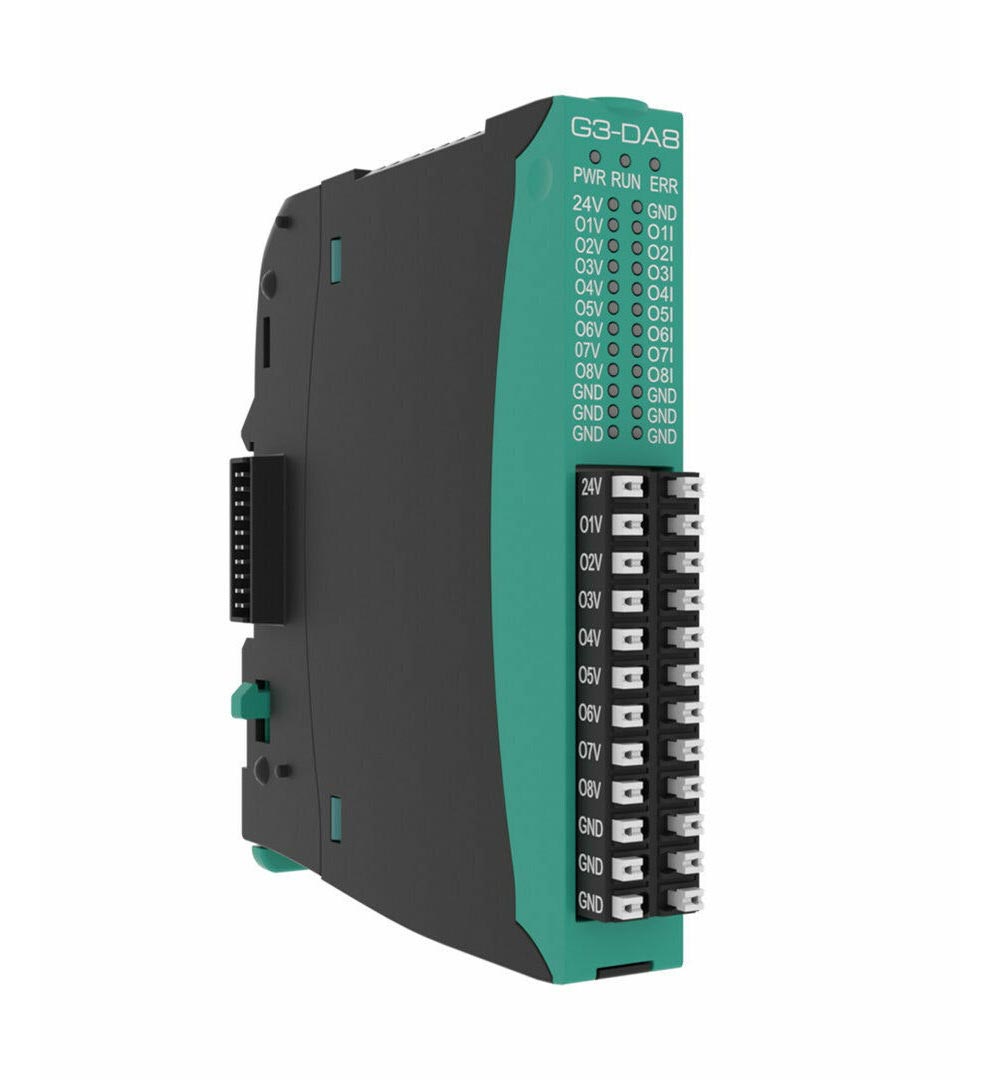

Модуль G3-DA8 имеет 8 изолированных аналоговых выходов, которые могут использоваться для передачи опорных сигналов на приводы, сервоприводы, питания твердотельных реле с линейным входом или ретрансляции параметров на записывающие устройства / другие устройства и т.д.
Выходы могут быть программно сконфигурированы как выход напряжения (±10 Vdc) или выход тока (0...20 mA, 4...20 mA).
G3-DA8 может использоваться со всеми шлюзами и процессорами G-Mation, от которых он получает питание.
Для питания полевых сигналов требуется внешнее питание +24Vdc ±25%, не более 0,5А.
G3-DA8 может обновить 8 аналоговых выходов менее чем за 80 μsec, что позволяет быстро и точно управлять замкнутым контуром и процессом в сочетании с быстрыми протоколами связи Ethernet в реальном времени.
Выходы защищены от короткого замыкания и перегрузки.

Конфигурируемые аналоговые выходы

Напряжение: ±10 Vdc, макс. 20 mA по каждому каналу

Ток: 0...20mA, 4...20mA, нагрузка не более 600Ω

Точность: выше 0,1% на полной шкале во всем диапазоне температур от -10°C до +60°C

АЦП: 16 bit

Время выборки: <80 μsec на 8 каналов

Диагностика

Светодиод состояния источника питания

Светодиод состояния протокола EtherCAT
