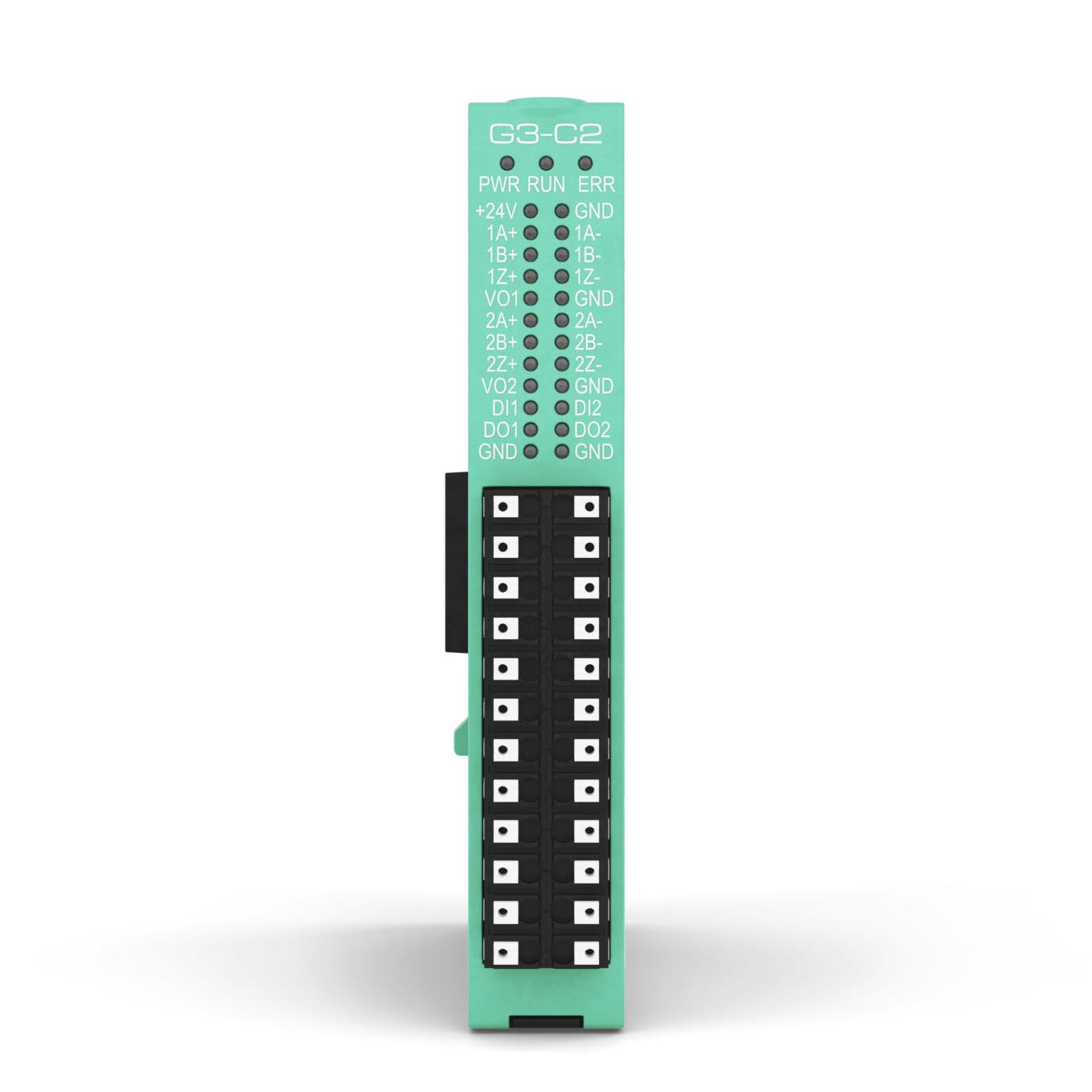

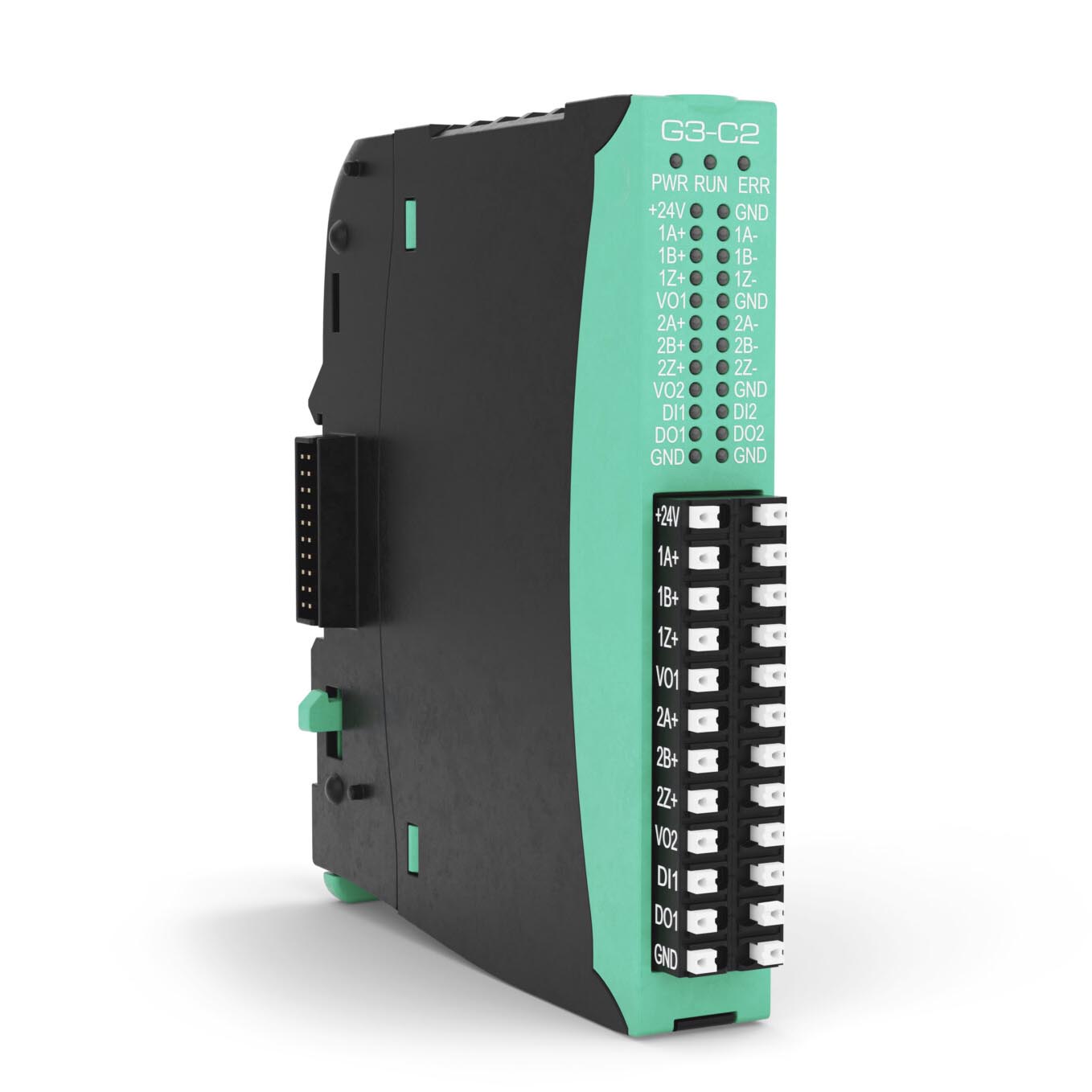

Модуль G3-C2 имеет 2 полностью конфигурируемых входа энкодера для считывания таких сигналов, как счетчик вверх/вниз, одно- и двунаправленные энкодеры, измерение периода или частоты.
Для быстрого реагирования на события, связанные со счетчиками, непосредственно на плате имеются 2 цифровых выхода 24 Vdc.
G3-C2 может использоваться со всеми сетевыми мостами и процессорами G-Mation, от которых он запитывается.

2 настраиваемых входа для каналов энкодера:

Одно- и двунаправленный энкодер

Счетчик вверх/вниз

Частота и период

Конфигурируемый входной фильтр (20 kHz - 550 kHz)

Источник питания 8...32 Vdc, 25 mA

2 цифровых выхода 24 Vdc

2 цифровых входа 24 Vdc ± 25% c оптоизоляцией

Диагностика:

Светодиод обнаружения источника питания

Светодиод состояния протокола EtherCAT
