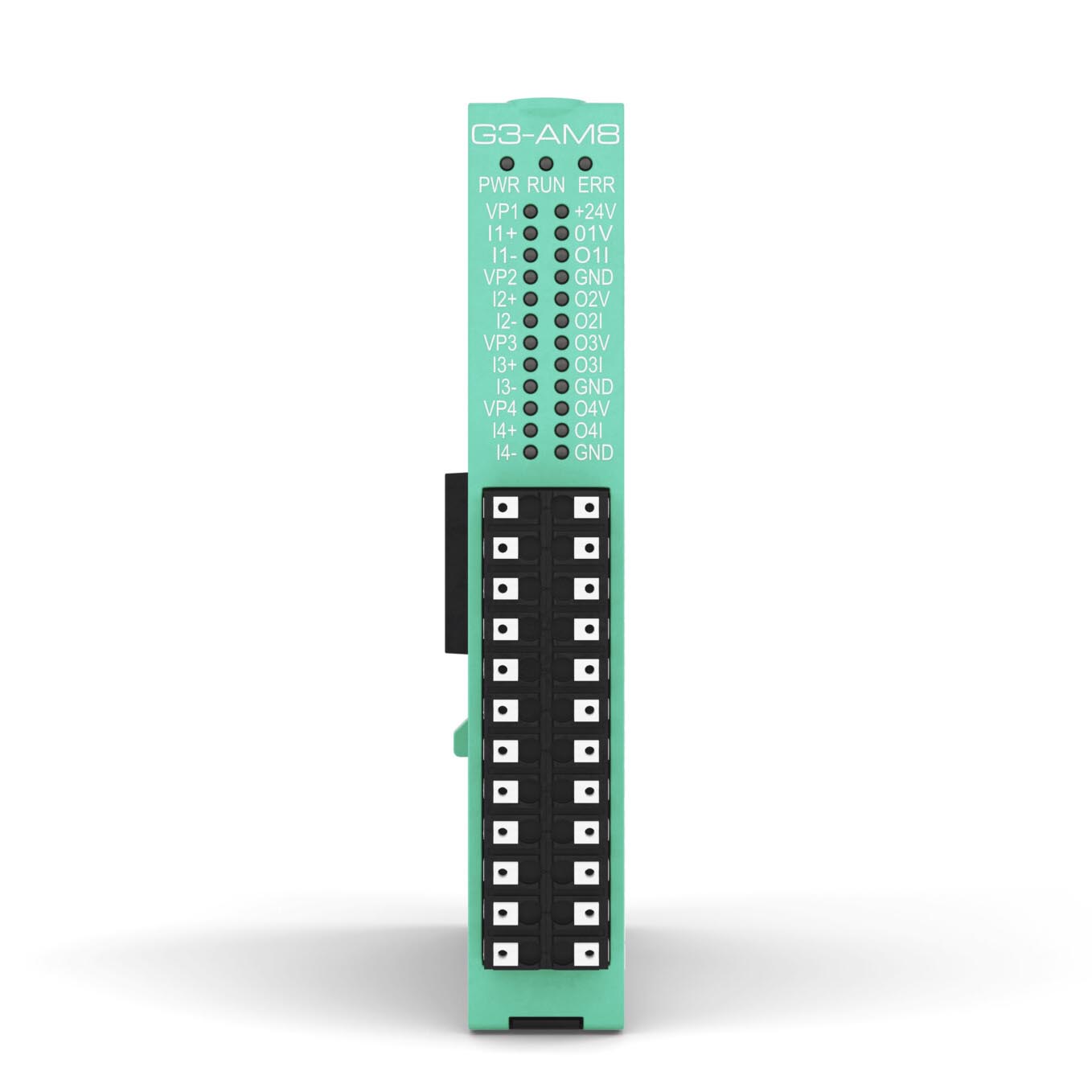

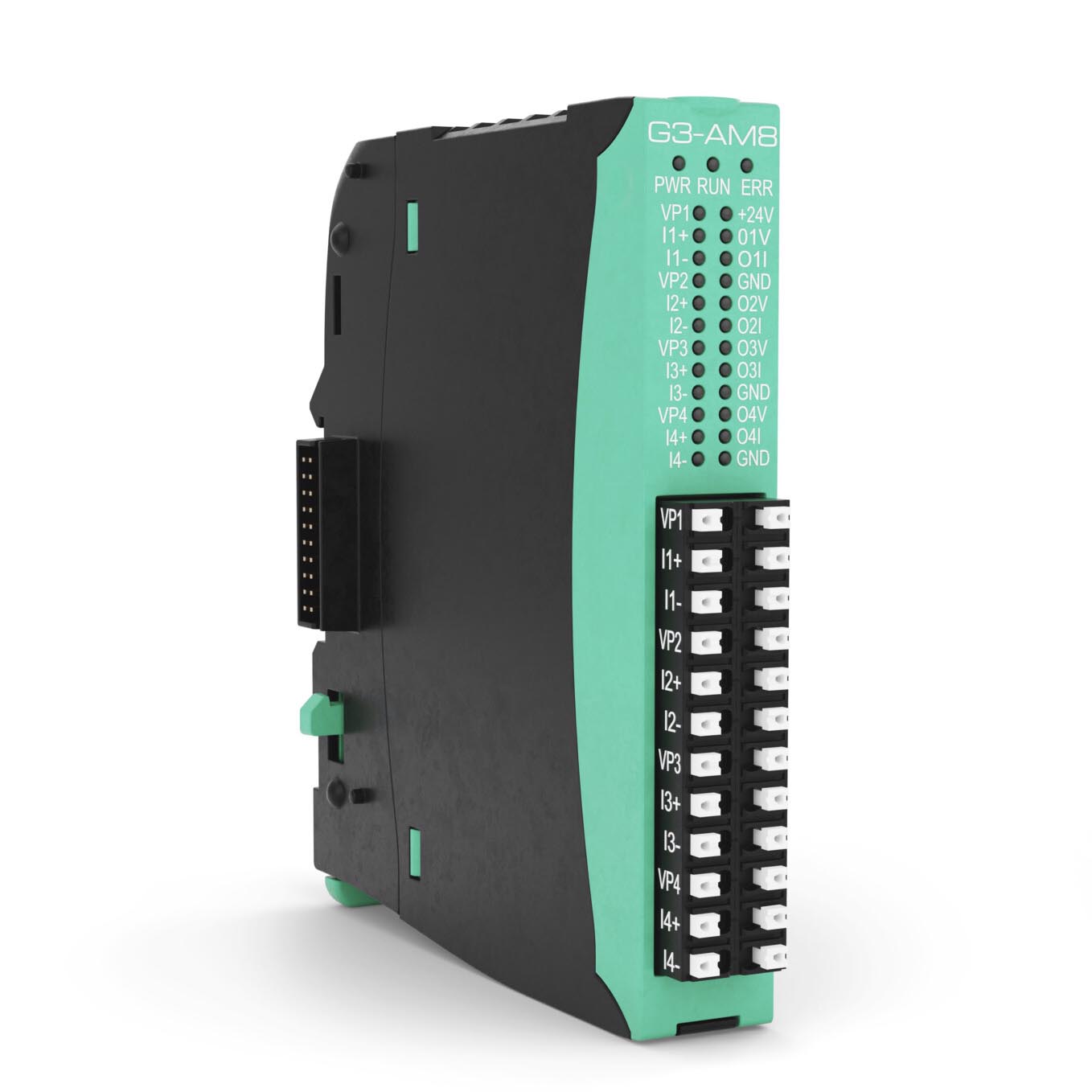

Модуль G3-AM8 имеет 4 аналоговых входа и 4 аналоговых выхода, полностью конфигурируемых, которые используются для получения различных полевых сигналов, таких как линейные датчики, устройства ретрансляции, пропорциональные клапаны, системы позиционирования, и для подачи команд, таких как управление преобразователями частоты, сервоприводами, для питания твердотельных реле с линейным входом или ретрансляции параметров на другие устройства или для регистрации данных.
Входы программно настраиваются: напряжение (0...10 V, ±10 V), ток (0...20 mA, 4...20 mA) или потенциометр (>1 kΩ).
Выходы программно настраиваются как выход напряжения (±10 V) или тока (0...20 mA, 4...20 mA).
G3-AM8 может использоваться со всеми сетевыми мостами и процессорами G-Mation, от которых он получает запитывается.
Для полевых сигналов ему требуется внешнее питание +24Vdc ±25%, не более 0,5А.
Выходы защищены от короткого замыкания и перегрузки.

4 настраиваемых аналоговых входа:

Напряжение 0...10Vdc, ±10Vdc > 1MΩa

Ток 0/4...20mA = 100Ω

Потенциометр > 1MΩ

4 конфигурируемых аналоговых выхода:

Напряжение ±10Vdc макс. 20mA каждый канал

Ток 0...20mA, 4...20mA, нагрузка не более 600Ω

Точность лучше 0,1% при полной шкале во всем диапазоне температур от -10°C до +60°C

16 bit АЦП

Диагностика:

Светодиод обнаружения источника питания

Светодиодный индикатор состояния протокола EtherCAT
