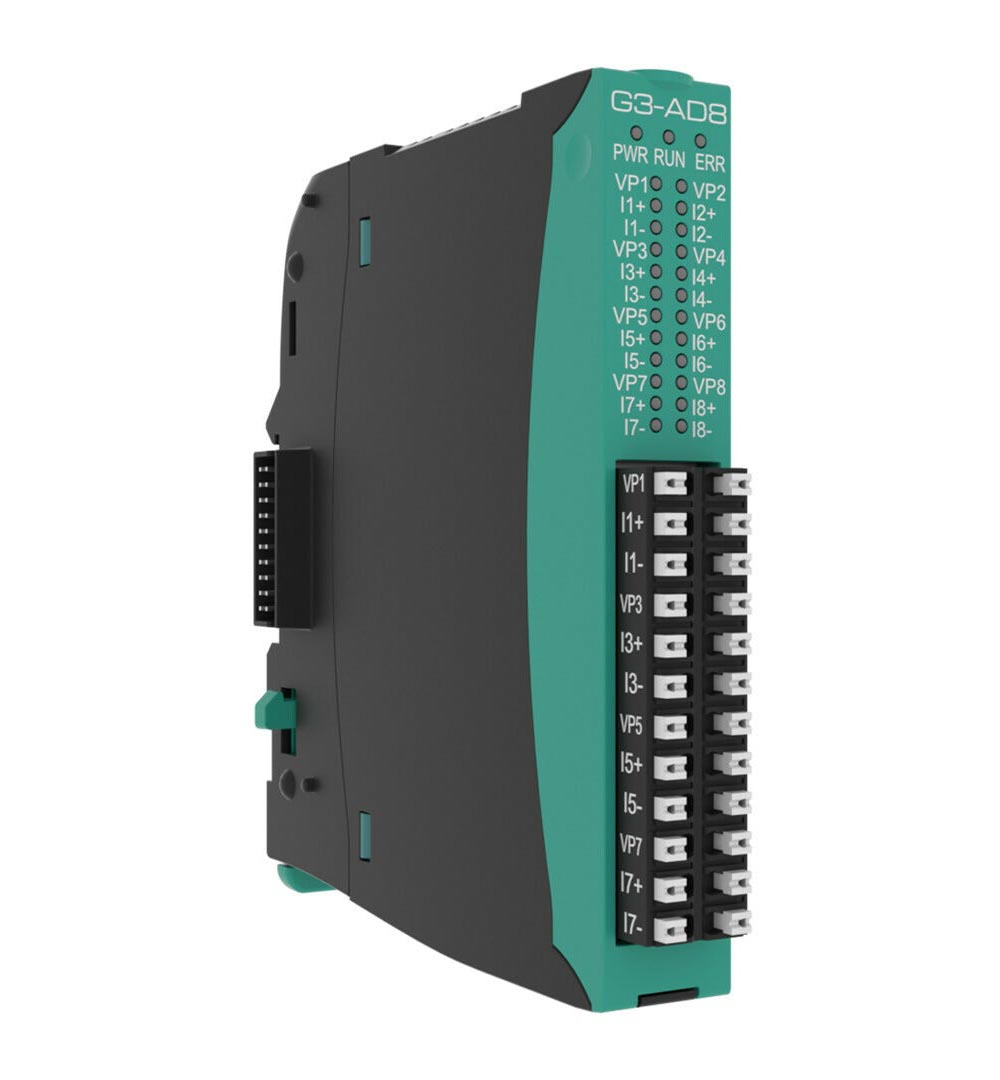

Модуль G3-AD8 имеет 8 изолированных аналоговых входов, которые могут быть использованы для считывания сигналов с различных типов линейных датчиков, от ретрансляторов, сервоприводов, систем позиционирования.
Входы могут быть программно сконфигурированы как напряжение (0...10Vdc, ±10Vdc), ток (0...20mA, 4...20mA) или потенциометр (>1kΩ).
G3-AD8 может использоваться со всеми шлюзами и процессорами G-Mation, от которых он получает питание.
G3-AD8 может получить 8 аналоговых входов менее чем за 100 μsec для 8 каналов, что позволяет быстро и точно работать с замкнутыми контурами и приложениями мониторинга процессов в сочетании с коммуникацией Ethercat.
Каждый вход защищен от неправильного подключения.

Конфигурируемый аналоговый вход:

Напряжение 0...10Vdc, ±10Vdc > 1MΩ

Ток 0/4...20mA = 100Ω

Потенциометр > 1MΩ

Точность лучше 0,1% при полной шкале во всем диапазоне температур от -10°C до +60°C
16 bit АЦП
Время выборки <100 μsec на 8 каналов

Диагностика

Светодиод обнаружения источника питания

Светодиод состояния протокола EtherCAT
